大倾角输送带输送机各结构解析

大倾角输送带输送机主要用于散装材料的大倾角连续输送，采用带波形边缘和横隔板的输送带，输送倾角为0~90度(最好在70度以下)。广泛应用于煤炭、粮食、建材、化工、自来水、农业、港口和冶金等行业部门。对有特殊要求的材料，如耐高温、酸碱性、油类材料，可根据需要采用相应材料的特殊设计。 大倾角输送带

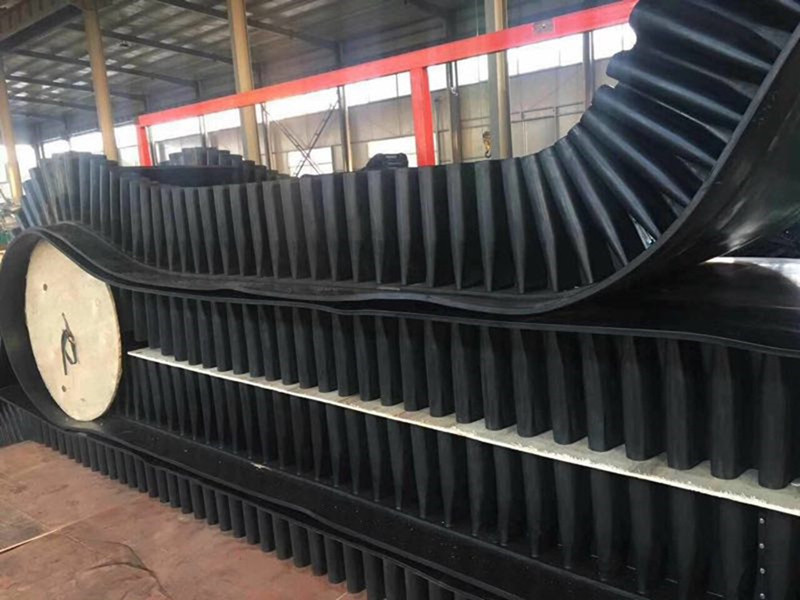

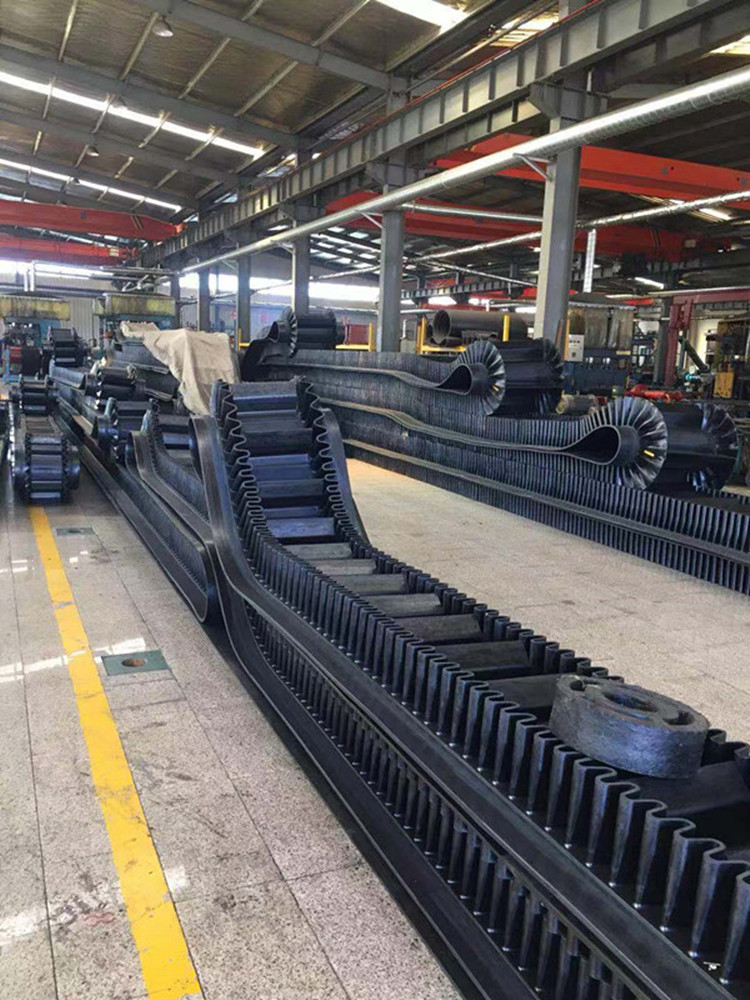

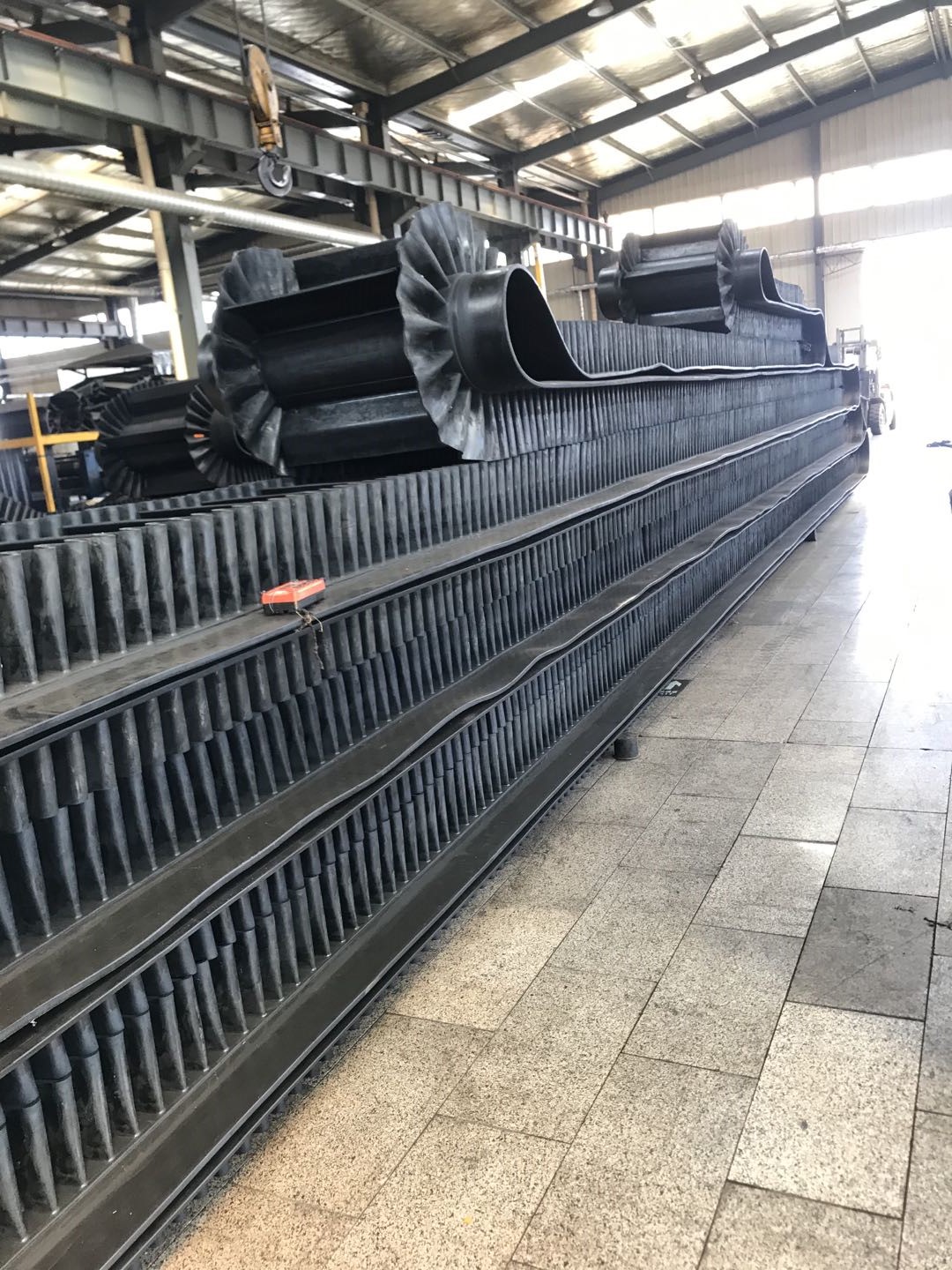

它起到牵引和承载输送机的作用。波形挡边、横隔板和基带形成“闸门”形容器，输送物料，实现大倾角输送。
驱动器。
它是输送机的动力部件。它由Y系列电机、ZJ轴安装减速器和楔形止回器组成。
驱动辊。
它是动力传递的主要部件，传送带通过与传动滚筒之间的摩擦运行。这个系列的传动滚筒分为橡胶表面和光表面，橡胶表面滚筒是为了增加滚筒和传送带之间的附着力。 转向滚筒
用来改变传送带的运行方向。转向滚筒用于传送带下表面(非承载面)。
压带轮
用来改变输送带的运行方向，压带轮用来改变输送带的表面(承载面)。
大倾角输送带输送机其它设备
框架，头部漏斗，头部护罩，导料槽，中间框架，中间框架支腿等：在输送机上分别起到支撑，防尘和导料的作用。该系列中间支腿分为低、中、高三种类型。下层和倾斜只配有低层中间支腿，而上层和下层根据不同的头架(低、中、高)分别配有不同的中间支腿(低、中、高)。 大倾角输送带输送机一般由卸载部、传动部、传动部、制动器、止回器、张紧装置、机身、深槽托辊装置、尾部装置等组成。以下是一些典型的强力带式输送机配置结构类型。
