原料对钢丝绳输送带的影响及3种带体修复方式

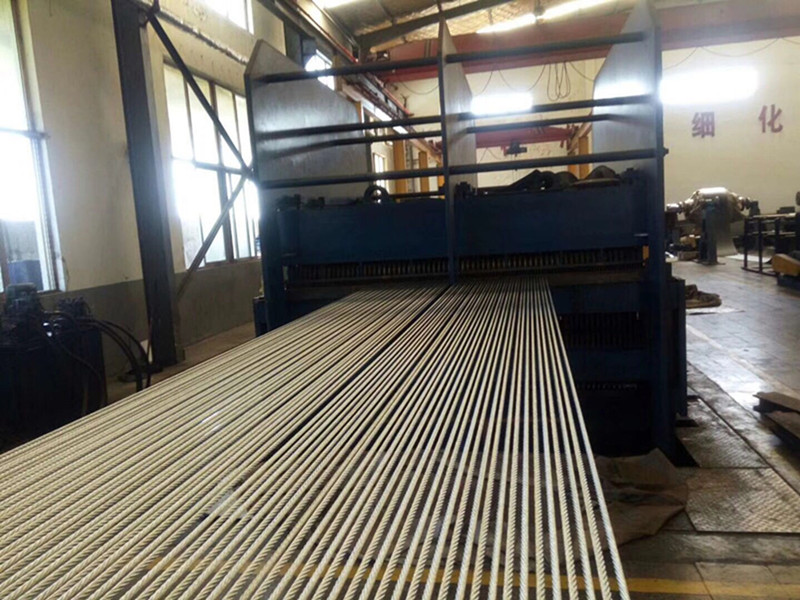

新型钢丝绳输送带，它由橡胶包裹的钢丝绳芯制成。主要构成为芯胶、丝绳、覆盖层和侧胶组成。其拉伸强度高，抗冲击性能好，弹性好。可作为皮带输送机的牵引和运输部件，用于长距离、高速度运输各种原料(主要是钢丝绳芯)。
常言道，想要大厦屹立不倒，就要打牢基础。富耐特认为，原料对钢丝绳输送带必然有直接影响。生产高质量的钢丝绳，关键之一是要有高质量的原料。一般情况下，如需将钢丝绳原料含碳由0.70%左右提高到0.80%左右，可与钢厂合作，在炼钢过程中添加适当的微量元素，进一步改善原料的质量，从而提高钢丝绳的整体性能。 钢丝绳输送带常见的局部损坏修复方法有3种：
(1)用小型硫化机对部分橡胶硫化方法进行局部硫化破坏。修复速度只有大约0.5mh，这取决于硫化炉。这种方式不适合长途维修。
橡胶修补方法采用德国技术的橡胶修补方法，其最大优势在于修补速度快。磨削待修部位，清洁后涂上粘合剂，并粘上橡胶，即可开始工作。坏处：一般在运转60-90天后脱落。如果传送带在潮湿的环境下工作，水蒸气就会聚集在胶接表面的空隙中，从而使钢丝绳生锈。这将使钢丝绳输送带长期锈蚀，甚至导致整个传送带突然断裂。另外，这种修复方法的费用比较高。 (3)橡胶修补胶外壳修补法国橡胶修补胶内外胶的复合聚氨酯胶。用时，先将二者倒入，搅拌均匀，然后填满待修表面，经过一定时间固化，就成了类似橡胶的弹性体。养护需要的时间一般为0.5到6个小时，这与环境温度有关。胶体固化后，与输送带表面粘附良好。试验室内的试验数据表明，可达到6kNm(180°剥离强度)。
所以修补面和密封性的结合非常好，而且水蒸汽不会进入连接面，也不会腐蚀钢丝绳。其耐磨性较好，耐磨性值在4~6倍以下，比橡胶低。优异的耐磨性能是输送带局部修补磨损的关键。这一方法是解决钢丝绳输送带局部磨损最有效的方法。
